TF貨架用抱合梁冷彎生產線用于倉儲物流、大型倉儲中心等重型貨架用抱合梁加工、制作。
概述

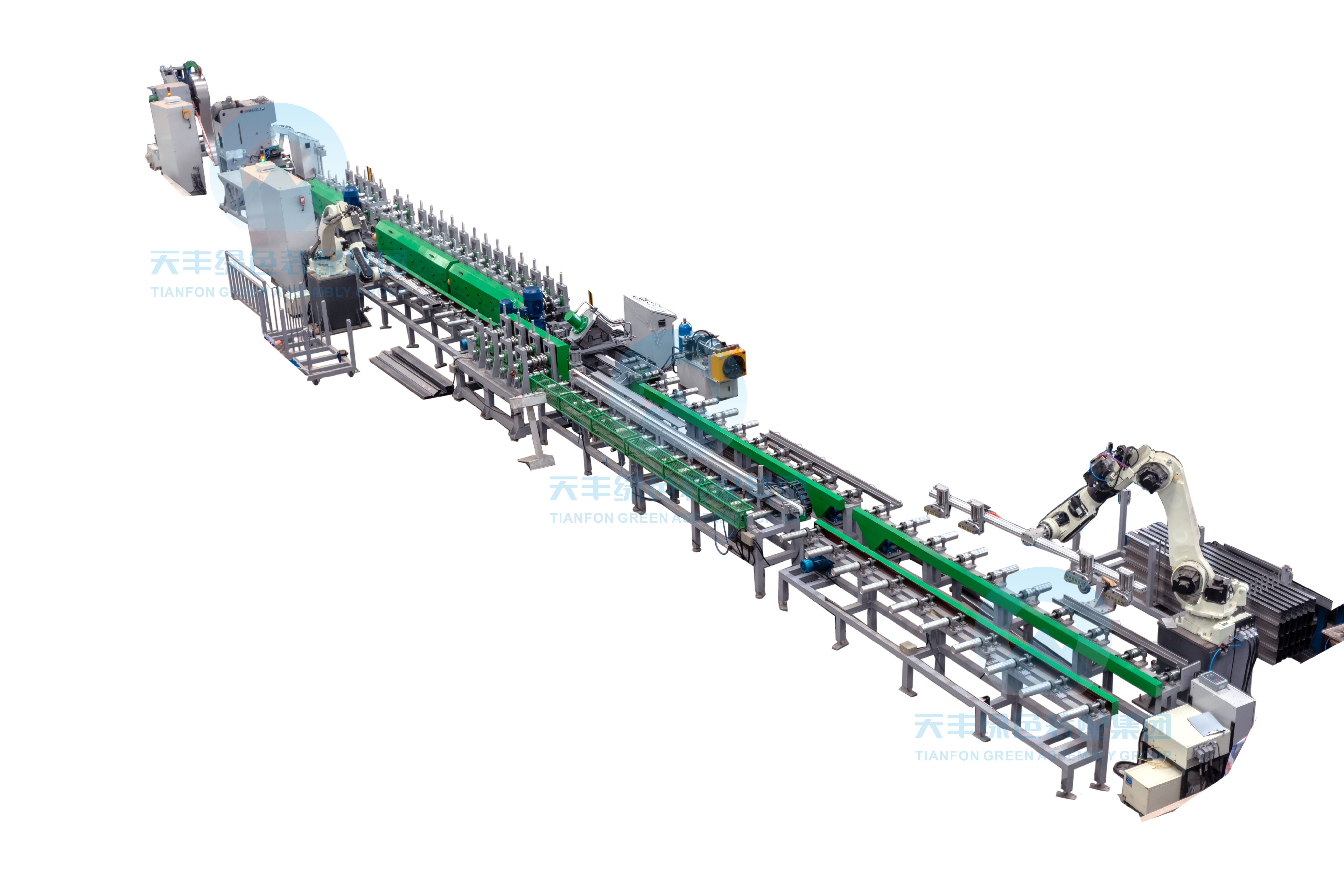

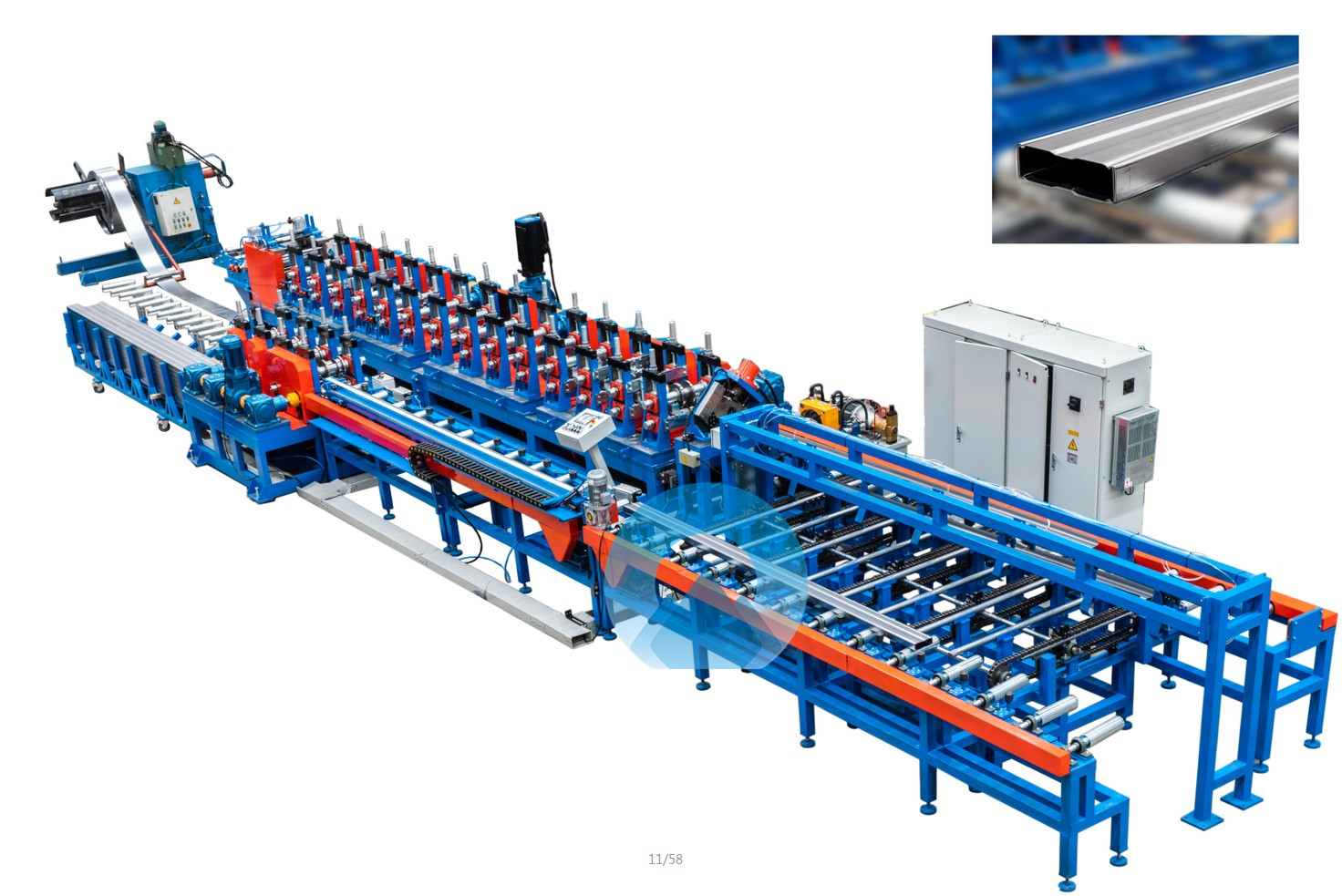

TF抱合梁冷彎生產線
TF抱合梁冷彎生產線由開卷機→(可選切割和焊接)→送料、導向→調直→輥軋成型→切割→翻轉平臺→打包→糾偏單元組成，整線在線實現多種功能，一人即可操作;產品精度高，外觀質量好，設備性能穩定;生產輔助時間短。
TF抱合梁滾壓成型機生產抱合梁型鋼，抱合梁型鋼安裝于貨架側面，分擔貨架立柱的承重，以滿足不同的裝載要求。廣泛應用于托盤式貨架、懸臂貨架、模塊式貨架、移動貨架等倉儲物流貨架系統。
技術參數:
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
1 | 原材料規格 | 類型 | Q300 帶鋼、鍍鋅帶鋼 | ||
| 強度 | MPa | ≤350 | |||
| 厚度 | mm | 1.2-2.0 | |||
| 卷料內直徑 | mm | 508 | |||
| 重量 | T | 5 | |||
| 2 | 板型寬度 | mm | 200-600 | ||
| 3 | 生產線速度 | 片/時 | 156 | ||
| 4 | 軋輥材質 | D2淬火處理 | |||
| 5 | 軋輥驅動 | 外部傳動 | |||
| 6 | 操作系統 | Windows2000 | |||
| 7 | 總電機功率 | Kw | 大約35KW | ||
| 8 | 電氣控制系統 | PLC自動控制系統 | |||
| 9 | 維度(L*W*H) | m | 30X2 | ||

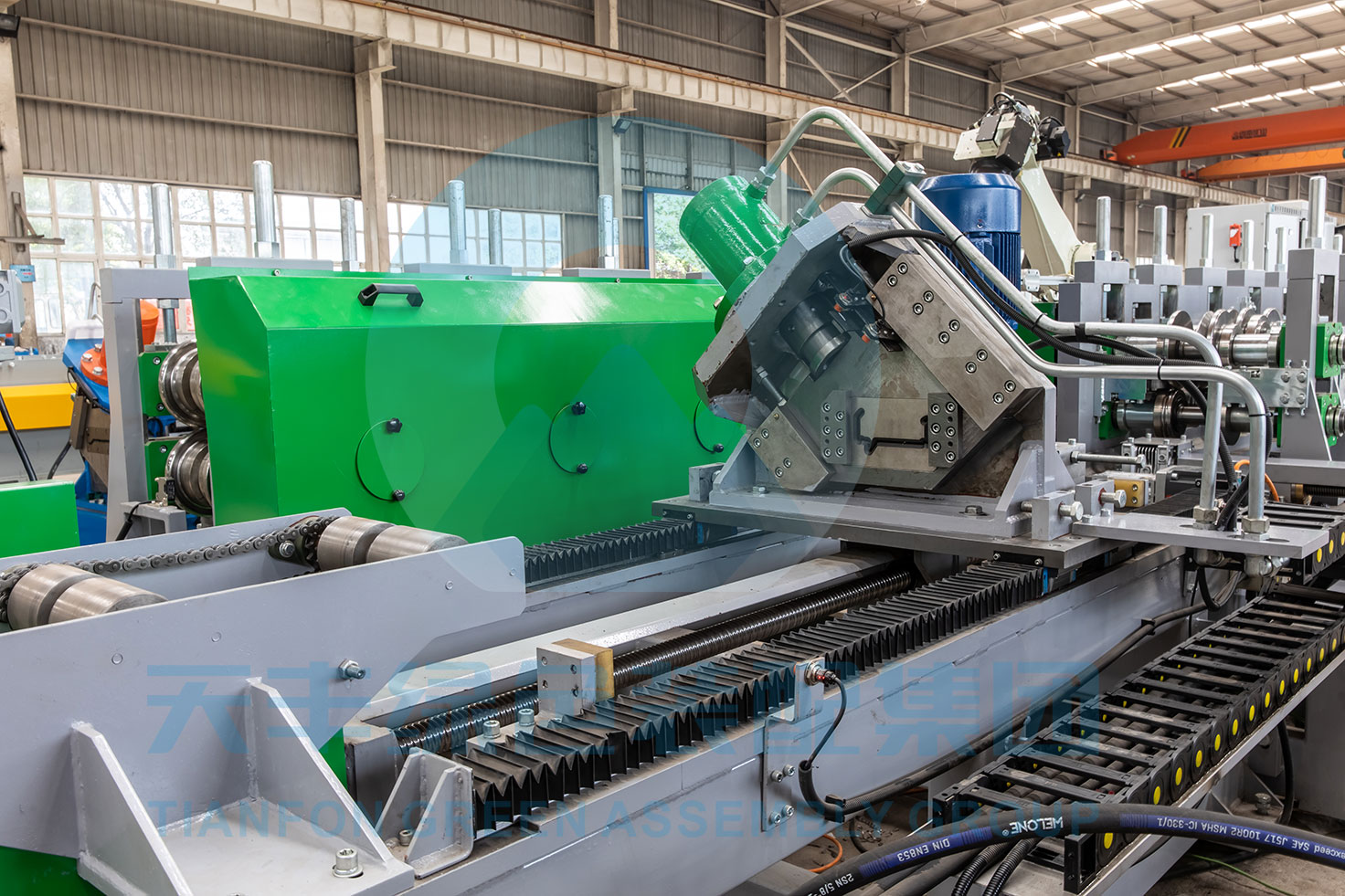

TF貨架用抱合梁冷彎生產線跟蹤剪

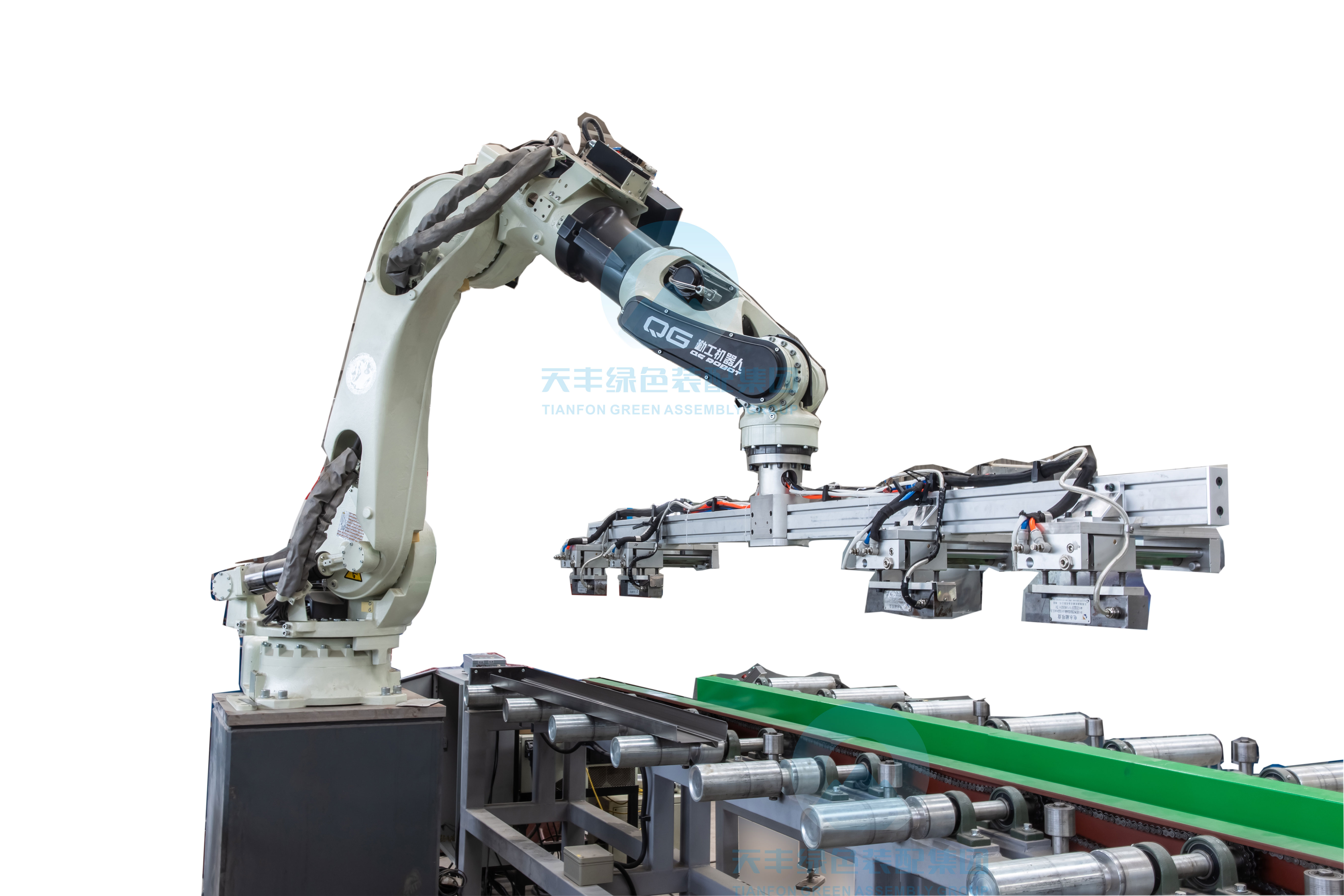

TF貨架橫梁生產線放料自動機械臂
在線翻轉抱合單元

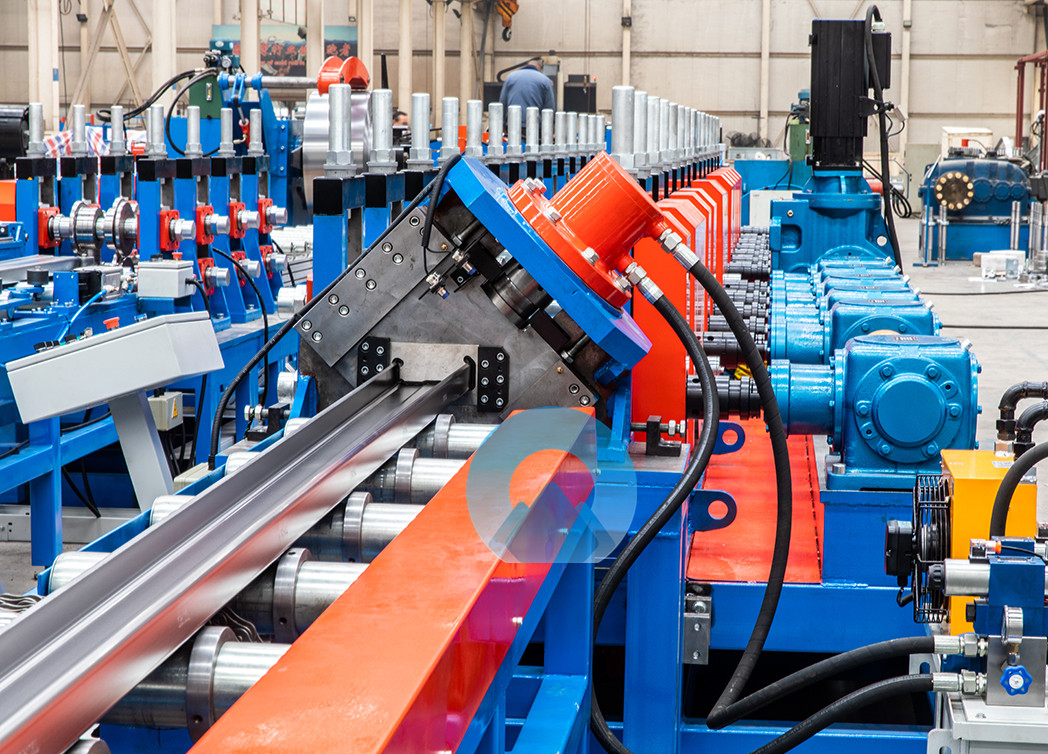

抱合梁成型剪切單元

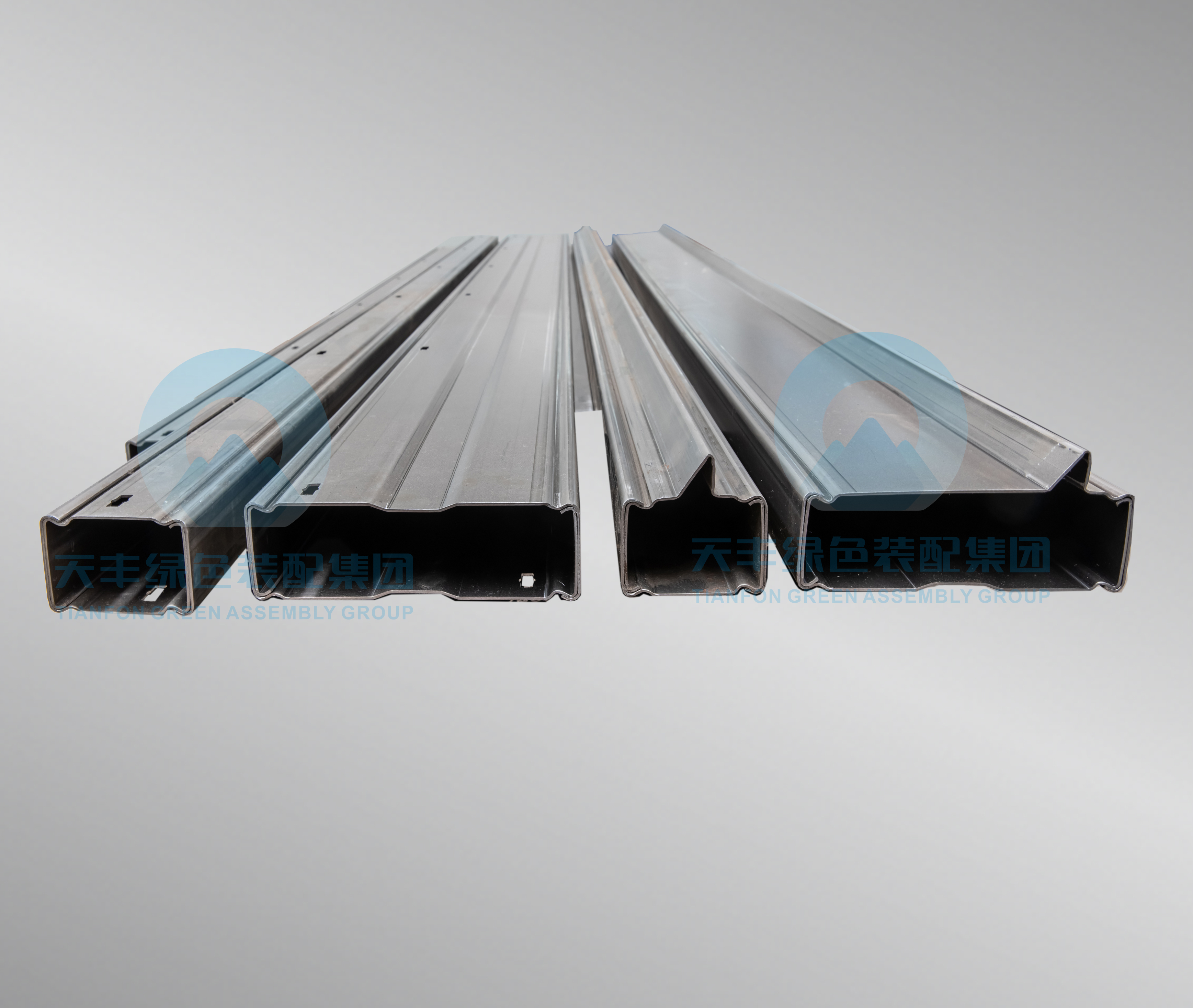

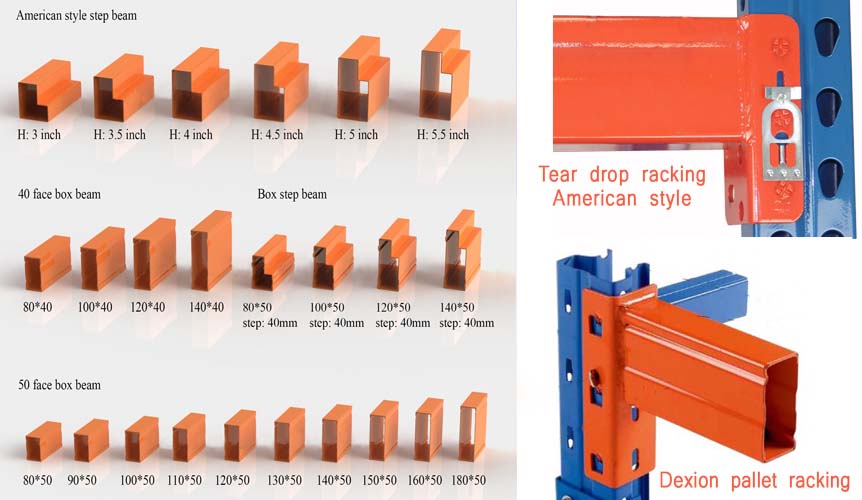

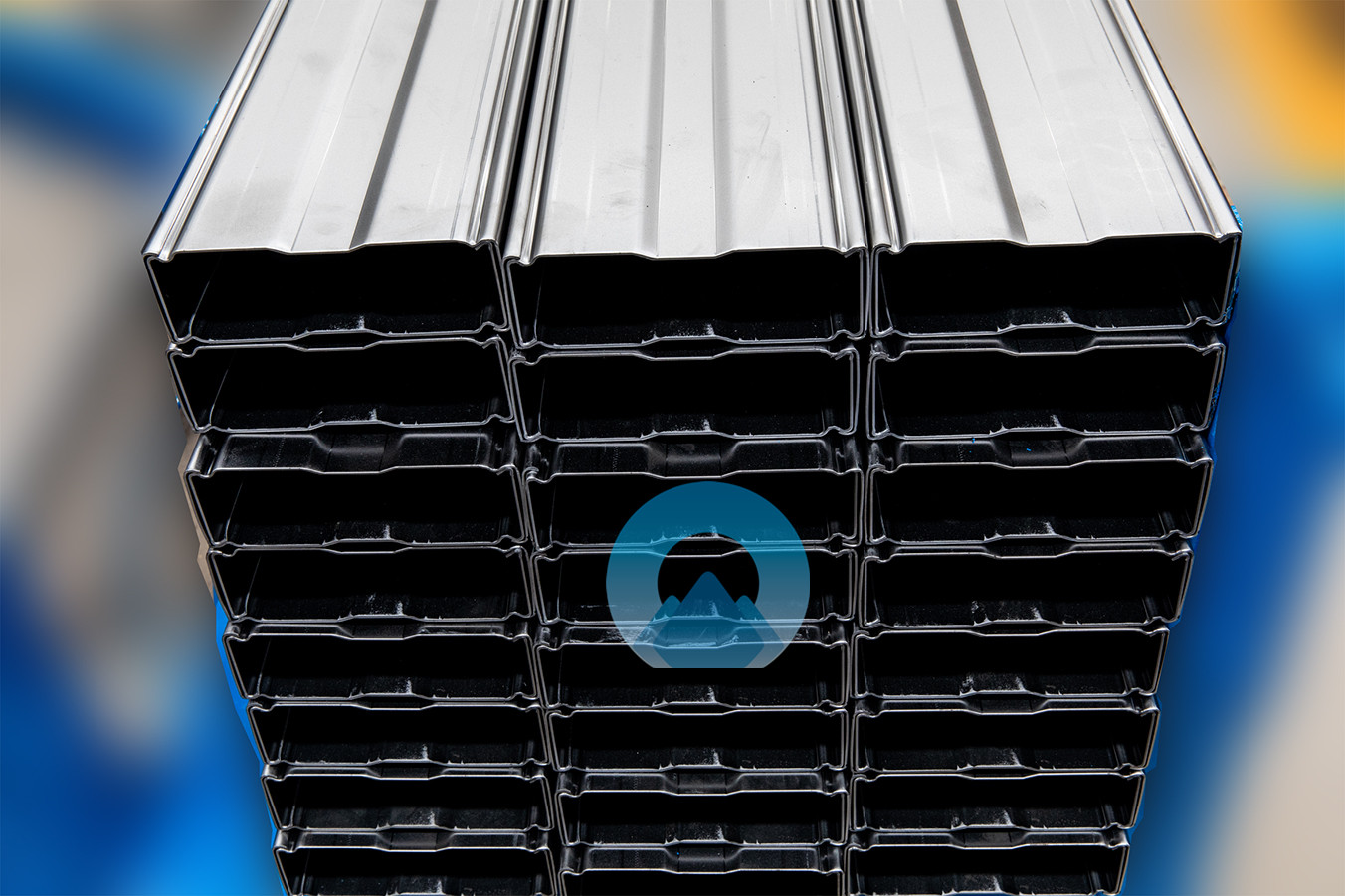

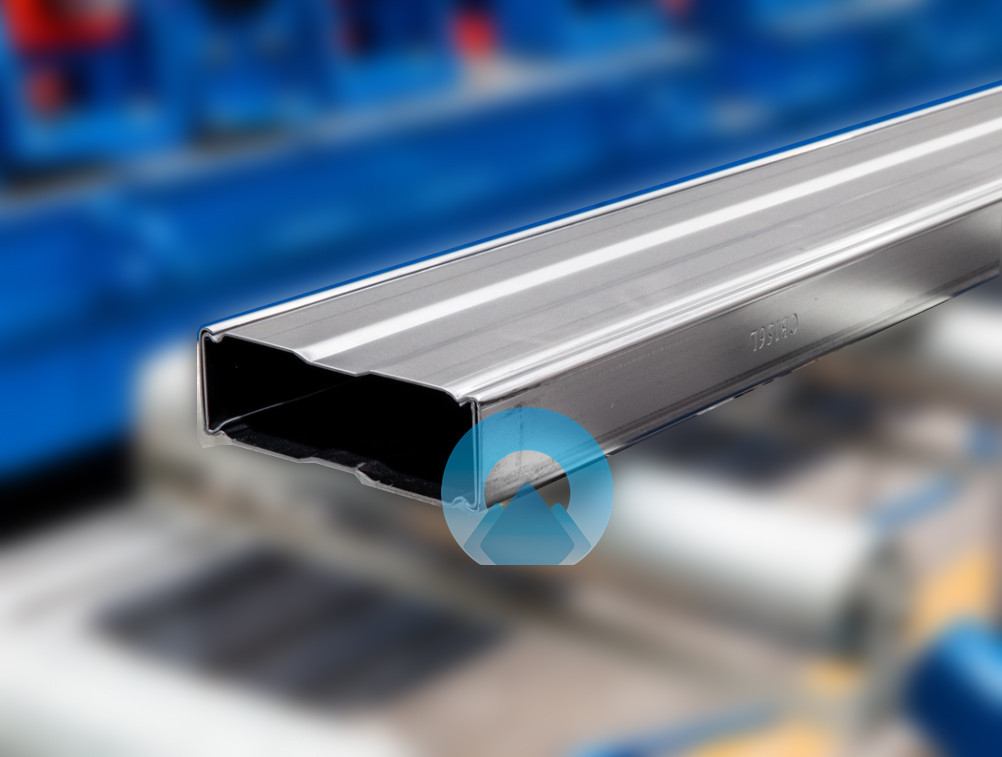

抱合梁型鋼
